| 是否进口：否 | 品牌：海湾 | 型号：GST-LD-8301 |
| 类型：输入输出模块 | 工作电源：24V | 报警方式：电型 |
| 环境温度：-10℃～+55℃ ℃ | 环境湿度：相对湿度≤95%，不结露% | 安装尺寸：86mm×86mm×43mm（带底壳） |
| 保护面积：见详细说明书 | 3C证书编号：3209281987 |
此价格为网络报价更优惠的价格和更全的资料请访问众安消防网》》
/h-pd-38-113_364.html

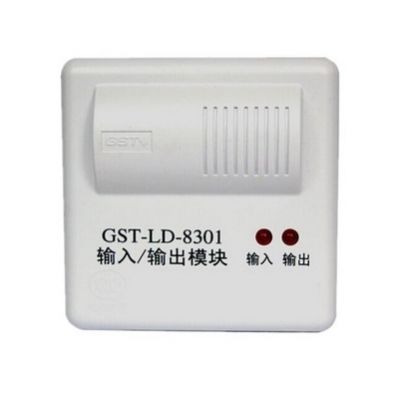

海湾GST-LD-8301输入输出模块_接线图│价格│使用说明书│
一、特点：
此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。本模
块采用电子编码器进行编码，模块内有一对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源
输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否
动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强
交流干扰信号损坏模块或控制设备。
二、主要技术指标：
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流：
总线电流≤1mA
电源电流≤5mA
（3）动作电流：
总线电流≤3mA
电源电流≤20mA
（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流
（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）
（7）出厂设置：常开检线输入、无源输出方式
（8）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（9）外壳防护等级：IP30
（10）外形尺寸：
86mm×86mm×43mm（带底壳）
三、结构特征、安装与布线：
GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：
其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）
COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！！！）
NG、 S-、V+、G：：留用
布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。
四、应用方法：
模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块
输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
a. 模块与控制设备的接线示意图如图2-33(无源常开输入)、图2-34所示（无源常闭输入)：
b. 对于需要模块控制24V输出给被控设备时推荐的接线示意图如图2-35(无源常开输入)、图2-36所示(无源常闭输入)：
