| 品牌：海湾 | 型号：JTW-ZCD-G3N | 类型：点型感温火灾探测器 |
| 工作电源：24V | 报警方式：点型 | 环境温度：-10℃～+55℃ ℃ |
| 环境湿度：相对湿度≤95%，不结露% | 安装尺寸： 直径：100mm，高：58mm(带底座) | 保护面积：60—80平米 |
此价格为网络报价更优惠的价格和更全的资料请访问众安消防网》》
/h-pd-4-123_345.html

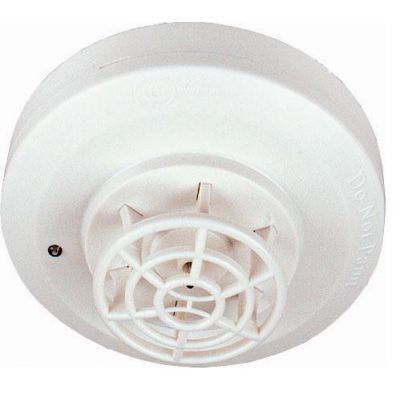

海湾JTW-ZCD-G3N点型感温火灾探测器_价格|布线接线|安装说明书
1.1.1 特点
JTW-ZCD-G3N型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。本探测器具有以下特点：
（1）结构新颖、外形美观、性能稳定可靠；
（2）采用带A/D转换的单片机，实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况；
（3）地址编码由电子编码器直接写入，工程调试简便可靠。
1.1.2 主要技术指标
（1）探测器类别：A1R
（2）工作电压：总线24V
（3）监视电流≤0.8mA
（4）报警电流≤1.8mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（7）编码方式：十进制电子编码
（8）外壳防护等级：IP33
（9）外形尺寸：
直径：100mm，高：58mm(带底座)
1.1.3 保护面积
当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。具体设计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
1.1.4 结构特征、安装与布线
探测器的外形结构示意图如1-1：
图1- 1
探测器安装方式如图1-2：
图1- 2
接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：
图1- 3
DZ-02探测器通用底座外形示意图如图1-4：
底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
