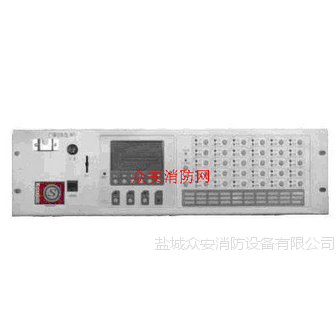

| 品牌：泰和安 | 型号：HY5723D | 3C证书编号：3254879548 |
| 类型：MP3广播控制盘 | 工作电源：24V | 报警方式：点型 |
| 环境温度：-10-50℃ | 环境湿度：小于等于95% | 安装尺寸：见详细说明书 |
| 保护面积：见详细说明书 |
此价格为网络参考价，不做为实际成交价更多的资料和优惠的价格请访问众安消防网
在搜索框里搜索该产品型号查阅或直接电议18962006835，谢谢
一、接线端子说明
1、电源输入：本机DC24V电源接入端口。
2、遥控输出: 接功率放大器遥控端子（输出直流24V）。应急广播时强行启动功率放大器。
3、功放故障输入：功率放大器故障接入端子，不分正负极性。
4、定压输入1：它与功率放大器1音频输出相连。
5、定压输出1：广播系统的音频输出线，定义为干线1。
6、定压输入2：它与功率放大器2音频输出相连。
7、定压输出2：广播系统的音频输出线，定义为干线2。
8、CAN接口：预留。
9、RS485接口：消防控制器通信接口。
10、机壳E：接大地。
11、音频输出：音频广播信号输出接口。
12、外线1：音频信号输入接口。连接外置音源信号，如CD唱机、收音机等。
13、外线2：音频信号输入接口。
14、卡号设置：设置上锁。
15、级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
16、RS485接口：预留。
17、功能设置：它采用侧卧式八位DIP开关，DIP1~DIP4位用于RS485从机地址设置。DIP5~DIP8用于当使用多路功放时，每路干线上接入消防广播模块的地址分配设置。
二、技术参数
工作电压 24VDC
失真度 <5%
信噪比 ≥70dB
环境温度 0~40°C
环境湿度 20%~95%
外形尺寸 132.5mm（高3U）× 482.6mm（宽）× 225.0mm（厚）
