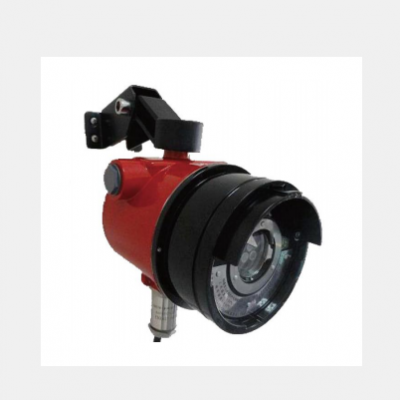

盛赛尔JTGB-UF-7609/X防爆型红外火焰探测器_使用说明书
一，产品概述
JTGB-UF-7609/X点型红外火焰探测器是多重红外火焰探测设备，利用三只不同波段的红外传感器对外界信号进行实时采样。其中主传感器对应于火焰的中心波段，参比传感器对应火焰周边的波段。三只传感器对于火焰、浓烟、太阳光、人工光源等热源有着不同的响应特性，为探测器对火情的判别提供了原始依据。探测性能可靠，在复杂的环境条件下，也能实现对火焰的早期判定。对于太阳光、人工光源、热体等辐射源有较好的***性。 JTGB-UF-7609/X采用防水、隔爆型设计，适合室内、室外安装使用。
二，产品特性
采样方式： 三波段红外
判据构成： 时域频域双重判据
自检系统： 灵敏度自检、电气性能自检
辅助功能： 自动除霜 事件记录
灵敏度等级：1~3级可调节
探测角度： 100°
信号输出：RS-485、标准4~20mA
继电器输出：火警、故障
防爆等级： ExdIICT6 /DIP A20 TA,T6
防护等级： IP66
型式检验： 获公安部消防产品评定中心型式认可(PA)
探测范围： 适用于对含碳材料燃烧火焰的探测。对于某些不含碳材料（诸如：氢、硫磺、金属等）燃烧产生的火焰并不适用
盛赛尔JTGB-UF-7609/X防爆型红外火焰探测器_使用说明书
三，技术参数
工作电压： 24VDC(标准) 允许15~ 35VDC
探测角度：100°
正常监测电流：15mA ~25mA
报警状态电流：28mA ~40mA
上电时间： 24sec.（系统自检）
加热状态电流：130mA ~220mA（除霜功能启动）
工作温度： -40℃~+75℃
储存温度： -40℃~+85℃
湿度： 0~95%RH，无凝水
四，灵敏度设置
JTGB-UF-7609/X共分三个灵敏度等级（可由用户自行设置），出厂设置为二级灵敏度。
普通应用场合可选择二级灵敏度（出厂设置）；
对探测强度要求较高的区域可选择一级灵敏度；
干扰严重的特殊区域可选择三级灵敏度。
手动设定： 通过灵敏度等级设定拨码进行相应设定即可。
控制器设定：将灵敏度等级设定拨码调节至00，然后通过MODBUS指令进行相应设定。 (具体内容参见《点型红外火焰探测器（三波段隔爆型）通讯部分详细说明书》)
