| 是否进口：否 | 产地：西安 | 品牌：盛赛尔 |
| 型号：JTH-CH386Ex | 类型：消防报警配件 | 工作电源：24V |
| 报警方式：点型 | 环境温度：-10-50℃ | 环境湿度：小于等于95% |
| 安装尺寸：见详细说明书 | 3C证书编号：89568956223 | 是否跨境货源：否 |

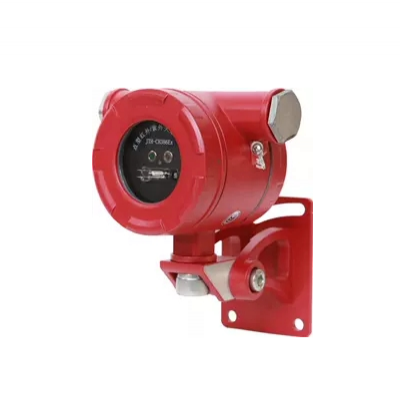

西核彩桥JTH-CH386Ex防爆型红外紫外火焰探测器_***格报价
一、技术参数
型号：JTH-CH386Ex
名称：点型红外/紫外火焰探测器
品牌：西核彩桥
探测角：≤120°
信号输出：4-20mA输出，标准RS485接口，报警继电器输出
防爆等级：ExdIICT6 Gb
确定灯：正常时闪亮，报警时常亮
安装螺纹：G3/4"
光谱范围：3.8um~4.4um
工作电压：16~32VDC（额定24VDC）
温度范围-40℃~+70℃
湿度范围：0%~95%RH，无凝水
客体材质铸铝
防护等级：IP65
探测距离：25~55m
火灾灵敏度：***
功耗：＜2W
整机重量：1.6kg
外形尺寸：186×191×96mm
产品认证：CCC认证、防爆认证
二、接线示意图
西核彩桥JTH-CH386Ex防爆型红外紫外火焰探测器_***格报价
以下为扩展阅读与本商品无关
当房间高度在3.00～4.00m时，排烟口下边缘应在离地板面2.10m以上的部位；而当房间高度大于4.00m时，排烟口下边缘在房间总高度一半以上的位置即可。
②宜分散均匀布置，每组排烟窗的长度不宜大于3.00m。
③设置在防火墙两侧的排烟窗之间的水平距离不应小于2.00m。
④自动排烟窗附近应同时设置便于操作的手动开启装置，手动开启装置距地面高度宜为1.30～1.50m。
⑤走道设有机械排烟系统的建筑物，当房间面积不大于200㎡时，除排烟窗的设置高度及开启方向可不限外，其余仍按上述要求执行。
⑥室内或走道的任一点至防烟分区内最近的排烟窗的水平距离不应大于30m，当公共建筑室内高度超过6.00m且具有自然对流条件时，其水平距离可增加25％。当工业建筑采用自然排烟方式时，其水平距离尚不应大于建筑内空间净高的2.8倍。
当公共建筑中的营业厅、展览厅、观众厅、多功能厅及体育馆、客运站、航站楼以及类似建筑中高度超过9m的中庭等公共场所采用自然排烟方式时，应采取下列措施之一：
①有火灾自动报警系统的应设置自动排烟窗。
②无火灾自动报警系统的应设置集中控制的手动排烟窗。
③常开排烟口。
