| 是否进口：否 | 产地：西安 | 品牌：盛赛尔 |
| 型号：JTQ-CH282Ex | 类型：消防报警配件 | 工作电源：24V |
| 报警方式：点型 | 环境温度：-10-50℃ | 环境湿度：小于等于95% |
| 安装尺寸：见详细说明书 | 3C证书编号：89568956223 | 是否跨境货源：否 |

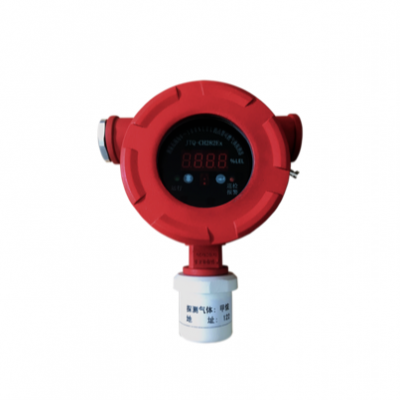

西核彩桥防爆点型可燃气体探测器JTQ-CH282Ex
一、JTQ-CH282Ex点型可燃气体探测器结构、安装与布线
本探测器结构设计达到了隔爆型产品要求，壳体、螺旋套等零件配合的隔爆螺纹、隔爆接合面参数全部达到隔爆要求。(结构图见图5.1.1)
探测器外型尺寸图(见图5.2.1)
安装原则：
本探测器必须由经过专业培训的人员安装、调试、维护和使用。
电缆接线口密封套、各个连接部位的连接状态必须确保其密封效果，不得漏水。
探测器外壳必须可靠接地，防止外来射频及电磁噪声的干扰。
***每一个探测器的接地点和控制器的接地点通过屏蔽层连接到一处可靠接地，禁止同一系统的探测器和控制器在不同处独立接地。
通过扩散方式采样的探测器,其传感器必须接触到目标气体才能进行响应和检测。
禁止将探测器直接安装在热源或振动源上。
安装位置
本探测器可安装于室内,也能安装于室外。参照GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》及SY6503-2000《可燃气体检测报警器使用规范》、GB50028-2006《城镇燃气设计规范》、CJJ/T146-2011《城镇燃气报警控制系统技术规程》建议按以下位置安装:
探测器应安装在能可能探测到目标气体的位置。
当被测可燃气体比空气轻时(如甲烷等)，探测器应安装在高于泄露点0.5m的下风侧，有集气罩等设备；如果安装区域封闭或者局部通风不良，还应在点容易集气处再安装探测器。
当被测可燃气体比空气重时(如液化气等)，探测器应安装在低于泄露点0.5m的下风侧.
安装时需要注意外界环境因素,如雨水飘淋和积水、注水等因素对探测器的影响。
安装过程中若遇到升温、压变，流向、风速的影响无法确认安装位置的，请咨询具有气体弥散专业知识的工程人员、熟悉工艺过程的设备供应技术专家和工程安全人员。
安装注意事项：
安装时,应将探测器的传感器朝下固定,避免被浸入水或其它液体而损坏。
正确连线后,应完全盖好探测器上下盖,以达到防爆要求。
安装方式：
探测器安装方式采用安装支架进行抱管安装,安装时应确保安装牢固可靠。(安装图6.4.1)
