| 是否进口：否 | 产地：大陆 | 品牌：海湾 |
| 型号：GST-LD-8316 | 类型：消防报警配件 | 工作电源：24V |
| 报警方式：点型 | 环境温度：-10℃～+55℃ ℃ | 环境湿度：相对湿度≤95%，不结露% |
| 保护面积：240mm×200mm×54mm | 3C证书编号：89568956223 |

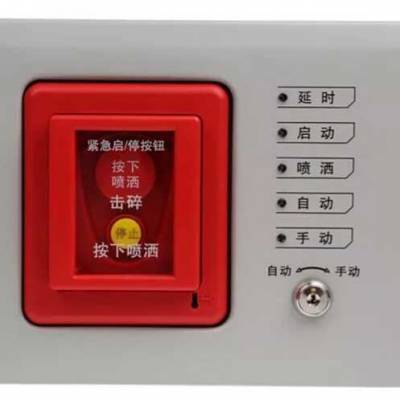

海湾手自动转换开关GST-LD-8316
一、结构特征、安装与布线
开关的外形示意图如图5-22所示。
GST-LD-8316手自动转换开关安外形尺寸图
转换开关分上壳和底壳两部分，通过螺钉锁紧。转换开关采用壁挂式安装，安装孔位置和安装孔距如图5-23所示。
GST-LD-8316手自动转换开关安安装示意图
为方便现场安装，转换开关提供两种进线方式，可根据现场具体应用选用合适的进线方式。
方式一：总线从进线孔一进入转换开关内部，接到端子Z1、Z2 上，如图5-23 所示。
方式二：总线通过进线管从进线孔二或进线孔三进入到转换开关内部（需将挡片除去），连接到Z1、Z2 上，如图5-24 所示。
GST-LD-8316手自动转换开关安安装示意图2
端子示意图如图5-25 所示。
GST-LD-8316手自动转换开关安接线端子图
其中：
Z1、Z2：无极性信号总线输入。
布线要求：总线需采用截面积不小于1.0mm2 的双绞线。
二、应用方法
开关采用两线制与气体灭火控制器连接，允许最多10 个转换开关（如果该回路中还配接有
GST-LD-8318 紧急启/停按钮（以下简称按钮），则转换开关和按钮一共最多可以接10 只）同时控制同一区域的气体灭火钢瓶，当多只开关连接时其间需采用并联连接，如图5- 26 所示（图5 中N≤10）。
GST-LD-8316手自动转换开关安应用图
5.19.4 检查用于分隔防火分区的防火卷帘控制器在接收到防火分区内任一组火灾报警信号后，是否 能控制防火卷帘到全关闭状态。
6.1.1 火灾探测报警产品使用寿命一般不超过12年，可燃气体探测器中气敏元件、光纤产品中激光器件的使用寿命不超过5年。生产企业应在产品说明书中明确规定产品的预期使用寿命。
6.1.2 产品达到使用寿命时一般应报废。若继续使用，应对所有达到使用寿命的产品每年逐一按本标准维修检测要求和接入复检要求进行检测，并进行系统性能测试，所有检测结果均应合格。并应每年抽取系统中的火灾探测器，进行下述试验，合格后方可继续使用：
a) 感烟类火灾探测器，抽取4只，按GB4715进行SH1和SH2试验火的火灾灵敏度试验；
b) 点型感温火灾探测器，抽取4只，按GB4716进行响应时间和动作温度试验；
c) 缆式线型感温火灾探测器，抽取2只，按GB16280进行动作性能试验；
d) 线型光纤感温火灾探测器，抽取2只，按GB/T21197进行动作性能试验；
e) 点型红外火焰探测器、图像型火灾探测器，抽取4只，按GB15631进行火灾灵敏度试验。
