| 是否进口：否 | 品牌：北大青鸟 | 型号：JBF5131 |
| 类型：消防报警配件 | 工作电源：24V | 探测方式：点型 |
| 环境温度：-10℃～+55℃ ℃ | 环境湿度：相对湿度≤95%，不结露% | 尺寸：85mm长×85mm宽×41mm厚 |
| 使用范围：见详细介绍 | 3C证书编号：89568956223 |

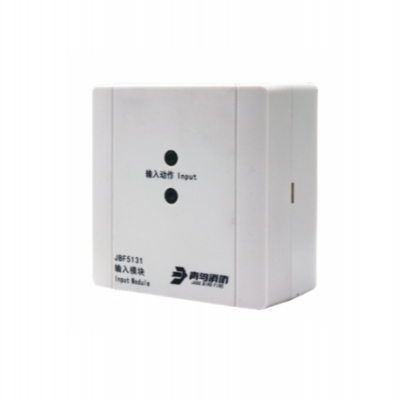

北大青鸟JBF5131监视模块
一，结构特征、安装与布线
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
L1端子4、L2端子5分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图
接线示意图
监视无源闭合应答的现场设备：
监视无源断开应答的现场设备：
说明
L1端子4、L2端子5分别接信号线L1和L2，无极性。
监视无源闭合应答的现场设备时，AS+端子9、AS-端子10接应答（无源触点），且需在监视设备的动合端并联10KΩ终端电阻。
监视无源断开应答的现场设备时，AS+端子9、AS-端子10接应答（无源触点），且需在监视设备的动开端串联10KΩ终端电阻。
