| 是否进口：否 | 品牌：海湾 | 型号：J-SAF-GST9211(Ex) |
| 类型：手动火灾报警按钮 | 工作电源：24V | 报警方式：点型 |
| 环境温度：-10℃～+55℃ ℃ | 环境湿度：相对湿度≤95%，不结露% | 安装尺寸：95.4mm×98.4mm×45.5mm |
| 保护面积：见详细说明书 | 3C证书编号：89568956223 |
此价格为网络报价更优惠的价格和更全的资料请访问众安消防网》》
/h-pd-62-112_372.html
海湾J-SAF-GST9211(Ex)防爆手动报警按钮_价格|接线|安装说明书
1.1.1 特点
J-SAF-GST9211(Ex)手动火灾报警按钮安装在公共场所，当人工确认发生火灾后，按下此报警按钮，即可向控制器发出报警信号，控制器接收到报警信号，将显示出与报警按钮相连的GST-LD-8332模块箱的编号，并发出报警声响。本报警按钮防爆类型为本质安全型，符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB 3836.2-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，同时满足国标GB 19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易燃、易爆场所。本报警按钮具有以下特点：
（1）采用拔插式结构设计，安装简单方便；先安装底座，线路调试完成后再装主体进行开通调试；报警按钮上的按片在按下后可用专用工具复位。
（2）按下报警按钮按片，可由报警按钮提供独立输出触点，可通过外接安全栅控制其它设备。
1.1.2 主要技术指标
(1) 工作电压：电源总线电压DC24V 允许范围：DC16V～DC28V
(2) 监视电流：0mA
(3) 报警电流≤30mA
(4) 安全栅输出参数：U0=28V，I0=93mA
(5) 防爆标志：：ExibⅡCT6 Gb
(6) 火警指示灯：红色，正常时熄灭，报警后点亮
(7) 使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
(8) 外壳防护等级：IP43
(9) 外形尺寸：95.4mm×98.4mm×45.5mm（带底壳）
1.1.3 结构特征、安装与布线

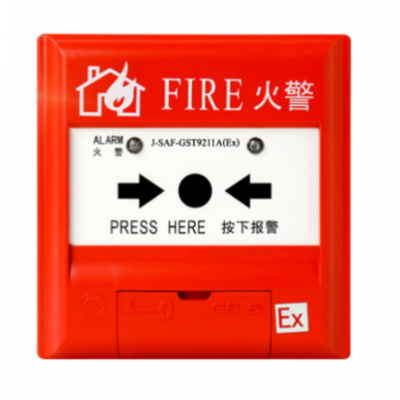

手动火灾报警按钮外形示意图如图1- 17所示:
图1- 17
安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图如图1-18所示。
图1- 18
对外接线端子示意图如图1-19：
图1- 19
其中：
I1、I2：接安全栅本安侧
K1、K2：额定DC30V/100mA无源常开输出端子
O2、O1：接下一个设备
本报警按钮室外安装、采用立柱安装方式时，可选用LZ10001型防雨罩与LZ1000型立柱。LZ10001型防雨罩与LZ1000型立柱配套使用，具体参见章2.5节 J-SAB-G1（Ex）型手动火灾报警按钮。
布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
