| 品牌：海湾 | 型号：GST-HX-F8501/2（Ex） | 类型：火灾声光报警器 |
| 工作电源：24V | 报警方式：点型 | 环境温度：温度：-10℃～+40℃℃ |
| 环境湿度：相对湿度≤95%，不结露% | 安装尺寸：直径：110mm，高95.9mm（带底壳） | 保护面积：见详细说明书 |
此价格为网络报价更优惠的价格和更全的资料请访问众安消防网》》
/h-pd-50-114_370.html
注意：此型号的火灾声光报警器厂家已经停产，由HX-100(EX)替代，具体见最下方链接，谢谢。

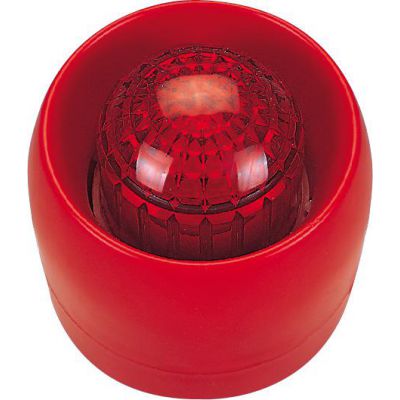

海湾GST-HX-F8501/2（Ex）防爆火灾声光警报器 _价格|接线|安装
1.1.1 特点
GST-HX-F8501/2型火灾声/声光警报器是一种安装在现场的声/声光报警设备，用于在火灾发生时提醒现场人员注意。
本火灾声/声光警报器防爆类型为本质安全型，符合GB 3836.1《爆炸性环境 第1部分：设备 通用要求》和GB 3836.4《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，适于在石油、化工行业等有防爆要求的1区及2区使用。
本火灾声/声光警报器为非编码型，使用时可与海湾公司生产的GST-LD-8333模块箱配套使用。
1.1.2 主要技术指标
(1) 工作电压：DC24V
(2) 监视电流≤5mA
(3) 动作电流≤50mA
(4) 闪光频率：1.4Hz±20％（只针对GST-HX-F8502火灾声光警报器）
(5) 声压级：85dB～115dB（正前方3m水平处（A计权））
(6) 线制：与GST-LD-8333模块箱采用二线制连接，有极性
(7) 安全栅输出参数：Uo=28V,Io=93mA
(8) 防爆标志：ExibⅡCT6 Gb
(9) 使用环境：
温度：-10℃～+40℃
相对湿度≤95%，不结露
大气压力：86kPa～106kPa
(10) 外壳防护等级：IP33
(11) 外形尺寸：
直径：110mm，高95.9mm（带底壳）
1.1.3 结构特征、安装与布线
GST-HX-F8501/2火灾声/声光警报器外形示意图如图1- 24：
图1- 24
安装方法：
(1) 将电缆从底壳的进线孔中穿入接在相应的端子上。
(2) 警报器采用线管预埋方式，可将底壳安装在86H50型预埋盒上，安装孔距及安装方向见图1- 26，安装方式示意图如图1- 25所示。在普通高度空间下，以距顶棚0.2m处为宜。
(3) 底壳与警报器之间采用旋接式结构安装，定位卡口使警报器具有的安装位置。安装时将警报器扣到底壳上后，将图1- 24所示的定位凸棱A顺时针旋至底壳的定位凹槽B处（如图1- 26）即可。
(4) 若警报器有防拆要求时，将警报器上盖的拱形敲落孔（如图1- 26中所示）敲落，用ST2.9×6.5的自攻螺钉将其固定（此时，必须用专用工具才能拆开）。
图1- 25
(5) 警报器底壳示意图如图1- 26所示。
图1- 26
当警报器进线管需要明装时需配用厚度为40mm的厚底座，此时应将底壳侧面的敲落孔敲掉后与进线管相接，安装方式示意图如图1- 27所示。
图1- 27
警报器接线端子示意图如图1- 28所示：
图1- 28
其中：
D1、D2：与GST-LD-8333模块箱连接，有极性，D1为正与安全栅的（3）端连接，D2为负与安全栅的（4）端连接
布线要求：采用截面积≥1.5mm2的本安电缆，且电缆间分布电容不得大于0.083mF，分布电感不得大于4.0mH。
