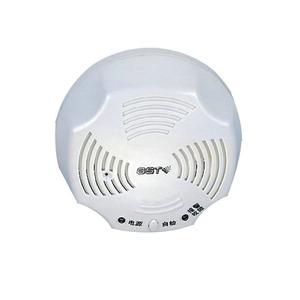

海湾GST-BT（R）001M点型可燃气体探测器（天然气、人工煤气）
_价格|布线|接线|安装|使用说明书
1.1.1 特点
GST-BT（R）001M点型可燃气体探测器采用半导体气敏元件，工作稳定，采用吸顶与底座旋接安装方式，安装简单，接线方便，可与我公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。该系列探测器品种齐全，可以检测天然气（T）、人工煤气（R）。采用DC24V供电。可提供一对有源触点用于直接控制煤气管道电磁阀。
1.1.2 主要技术指标
(1) 检测元件：半导体自然扩散式
(2) 工作电压：DC24V，允许范围DC12V～DC28V
(3) 功耗：
GST-BT001M：正常监视≤0.8W
报警状态≤3W
GST-BR001M：正常监视≤1.5W
报警状态≤4W
(4) 报警浓度：天然气(BT系列)： 3000×10-6 (6%LEL)
人工煤气(BR系列)：400×10-6 ( 1%LEL)
(5) 预热时间：3分钟～6分钟
(6) 报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声
(7) 有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电
(8) 使用环境：
温度：-10℃ ～ +50℃
相对湿度≤95%，不结露
(9) 编码方式：十进制电子编码
(10) 外形尺寸：
直径:108mm，高:55mm
1.1.3 结构特征、安装与布线
GST-BT（R）001M点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1- 20所示。
图1- 20
安装与接线：
首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图1- 21所示。
图1- 21
其对外接线端子示意图如图1- 22：
图1- 22
其中：
D1、D2：接电源总线，无极性
Z1、Z2：接信号总线，无极性
V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲
布线要求：信号线Z1、Z2及V＋、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
