| 是否进口：否 | 产地：西安 | 品牌：Honeywell/霍尼韦尔 |
| 型号：JKM-FCM-9G | 类型：模块 | 工作电源：DC24V |
| 探测方式：点型 | 环境温度：-10-50℃ | 环境湿度：小于等于95% |
| 尺寸：见详细说明书 | 使用范围：通用 | 3C证书编号：2016081812000221 |

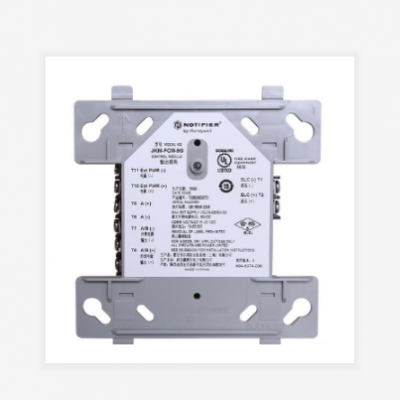

Notifier诺帝菲尔JKM-FCM-9G输出模块
一，概述：
JKM-FCM-9G是一个单地址模块，它控制一组24VDC输出，并对此通道的输出连线具有监视功能。 (模块安装盒需另外订购)
二，参数
-电压范围：15～32VDC
-点灯电流：3m A
-静态电流：500μA @ 24VDC (每5秒通讯一次，输出回路线耗：4VDC)
-外部供电电压（端子T10和T11之间）：24VDC（直流输出） 80VDC（音频输出）
-直流输出电流：2A @ CLASS B；1A @ CLASS A
-工作温度范围： -10℃至55℃ (GB)；0℃至49℃(UL)
-工作湿度范围：
5% ～95%RH相对湿度，无凝结(GB)；
10%～93%RH相对湿度，无凝结(UL)
-安装尺寸：124.6mm长 x 124.6mm宽 x 33.5mm高
-辅助组件：SMB500预埋盒；47K终端电阻
-重量：约170g（包括包装材料）
三，安装示意图：
在智能总线系统中.主要的模块有:智能监视模块、智能控制模块、常规型探测器接口模块、
总线隔离模块。以上四种模块的外型与安装尺寸完全相同，如图26
模块上有两个圆形+进制拨码盘，即编址模块的编址拨码开关。拨码开关的使用方法与智能型探测器相同.模块预埋盒的安装尺寸见图27
诺帝菲尔JKM-FCM-9G输出模块单控制模块_安装|接线示意图
三，接线说明：
1，常规接线（有源输出）:
2，常见设备:
3，端子说明;
