| 是否进口：否 | 产地：西安 | 品牌：Honeywell/霍尼韦尔 |
| 型号：JSM-FMM-101C | 类型：消防模块 | 工作电源：DC24V |
| 探测方式：点型 | 环境温度：-10-50℃ | 环境湿度：小于等于95% |
| 尺寸：见详细说明书 | 使用范围：通用 | 3C证书编号：2016081812000221 |

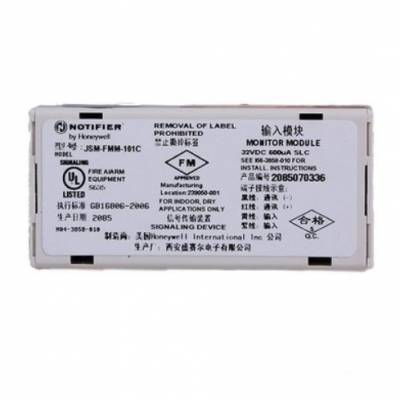

诺帝菲尔JSM-FMM-101C微型监视模块输入模块_安装|接线示意图
一，概述：
JSM-FMM-101C微型输入模块可装入监视设备后的一个接线盒内，本模块属轻小型模块，安装时不需要刚性安放装置。此模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。本模块提供了二线制回路接法以便监视具有常开触点的设备并报回火警，也可监视具有常开触点的安全设备。
诺帝菲尔JSM-FMM-101C微型监视模块输入模块_安装|接线示意图
二，安装示意图：
在智能总线系统中.主要的模块有:智能监视模块、智能控制模块、常规型探测器接口模块、
总线隔离模块。以上四种模块的外型与安装尺寸完全相同，如图26
模块上有两个圆形+进制拨码盘，即编址模块的编址拨码开关。拨码开关的使用方法与智能型探测器相同.模块预埋盒的安装尺寸见图27
三，接线端子图：
1，常规接线：
2，常见设备接线：
诺帝菲尔JSM-FMM-101C微型监视模块输入模块_安装|接线示意图
以下为扩展阅读与本商品无关：
消防模块分为：输入模块、输出模块、输入输出模块、中继模块、隔离模块、切换模块等等。输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。输出模块用于火灾自动报警控制器向现场设备发出指令的信号。输入输出模块主要用于双动作消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。
在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以***系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。
