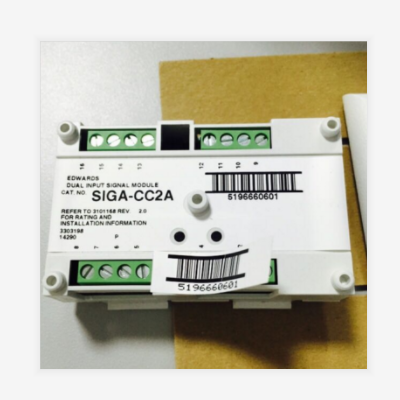

爱德华SIGA-CC2智能特征双控制输出模块_技术参数|资料

一，性能说明：

SIGA-CC1 单路引线控制模块和 SIGA-CC2 双路引线控制模块是爱德华的 SIGA特征系列产品的一部分。他们是智慧型的模拟的可编址的设备，用于接收来自回路控制器的指令，监视 B 型接法电路中的每路引入信号或电话回路。引入源可以是有极性的 24VDC，控制声光报警，也可是 25 和 70VRMS(交流电有效值)，控制疏散广播和消防电话。

SIGA-CC1 和 SIGA-CC2 的实际运行是由“个性代码”决定的，“个性代码”由安装者选定，在系统配置期间从回路控制器传输到到每个模块。

每个模块内的微处理器提供了至少三种重要的功能：自诊断和历史记录、自动生成设备网络图和快速、稳定的通讯。

l  自诊断及历史记录

每个特征系列模块持续不断地进行自诊断，以提供重要的维护保养数据，自诊断的结果自动更新并固化到模块的非易失性存储器中，这个数据随时可以在控制台上、PC 机上或用《SIGA-PRO 特征编程/维护工具》查看。

存在模块存储器里的数据包括：

－模块型号、产品系列号和器件地址；

－制造日期、运行时数和***一次保养日期；

－记录故障、报警的次数及***一次报警的时间和日期；

－多达 24 个故障特征码，用于故障诊断。

2  自动生成设备网络图形

回路控制器记忆每个产品系列号的器件相对于回路中其它器件的安装位置，利用这个图形特性可对每个器件的安装位置进行监测，回路控制器保持特征系列设备的接线图。

特征数据输入程序利用这个图形特性，在编程器的对话和图形菜单支持下，可以检查每个器件间的网络连接。图形中所包含的系统配置和组合信息(设备型号、器件地址、线路分支)存储于磁盘中，可随时生成打印报告。这种方法可以从一个已安装的系统中立即取出其当前的配置和组合状态，对重组系统是非常迅速***。

借助图形特性回路控制器能够发现：

－追加的器件地址；

－遗漏的器件地址；

－电路接线的变化。

3  快速而稳定的通讯

模块内部自带微处理器还意味着很少量的信息需要在模块和回路控制器之间传送。除了对正常监测查询作出响应外，只是在有新的信息需要报告时模块才与控制器通讯，这样不但可以提供非常快的控制台响应时间，而且采用了较低的波特率通讯。

低波特率通讯具有如下好处：

－对电路导线特性的敏感性低；

－对电缆噪声干扰的敏感性低；

－模拟线路的幅射噪声小；

－不用必须采用双绞线或屏蔽线。

4  状态指示 LED

一对 LED 指示灯提供了正常和报警状态的直观显示，只有当前端面板被移开时，才能看到他们。绿色 LED 闪动代表来自系统回路控制器的正常查询；红色LED 闪动表示模块处在报警状态。

5  结构

为了能承受老化的影响，爱德华的 SIGNATURE 特征系列所有模块都是高压缩聚合体结构材料，外形是白色，在前端面板上有一小块白色标签标有“FIRE ALARM MODULE”字样。

如果需要的话，安装者可以在板前“FIRE ALARM MODULE”处自己贴上法语标签。

6  质量和可靠性

EST 模块在北美严格按国际 ***-9001 标准制造。为获得较小的表面尺寸及较大的抗射频噪声性能，所有电子线路采用表面焊接技术，表面涂覆抗潮湿和耐腐蚀材料，外接点用表面镀金。

7  兼容性

SIGA-CC1 与 SIGA-CC2 模块与 EST2 系统相配套使用，或与 EST3 系统中的3-SSDC 卡相配套使用，或与 IRC-3 系统中的 ZAS-2 卡相配使用。

8  自动编排地址

回路控制器自动地对每个模块编址，不需要设定复杂的开关或拔号盘，在系统调试过程中可节省宝贵的时间。每个模块有各自的产品系列号存储在模块存贮器内。回路控制器鉴别回路中每个器件，并根据每个器件的产品系列号自动分配一个软件地址。如有需要可用《SIGA-PRO 特征编程/维护工具》为模块编址。

“个性代码”5 和 6 仅用于 SIGA-CC1 并由安装者设定，“个性代码”7 仅用于 SIGA-CC2，它是由厂家设定的，用户不能对它进行配置。

警告和注意事项：

模块在没有电源的情况下不能工作。在火灾必须关断电源的情况下，我们建议你与防火专家商讨进一步的防火安全指导。

测试和维护保养：

每个模块会自动地检测和签别故障，当它发生故障时，发出一个“故障”信息。易于使用的维护程序显示每个模块的现时状态和其它相关的信息。单引线模块将会在控制盘里暂时关闭。
