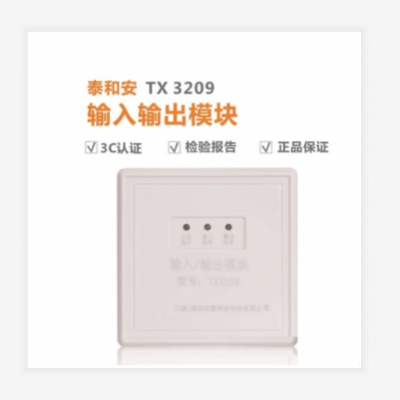

泰和安TX3209输入输出模块

一、 概述

TX3209 输入/输出模块（以下简称模块）符合*** GB 16806-2006《消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如：排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。

本产品采用插拔式结构，方便施工安装，外形大方美观，采用性能***的单片机，具有强大的分析判断能力。本产品通过在其内部固化的运算程序，可自动对连接受控设备的控制线（断路，短路）、反馈线（断路、短路）进行检测，并通过指示灯和信号端子给出状态指示。

注意：对于反馈线必须在其末端配接一个终端电阻（1/4W 5.1K±5%,参见图 4）,否则控制器将报该产品“反馈线故障”；对于控制线由于接有受控设备作负载，故无须配接终端电阻，不可断开受控设备做试验，否则控制器将报该模块“输出故障”。

二、 特点

1、 二总线，无极性

2、 内置微处理器

3、 具有断路短路检测功能

4、 总线输入端与输出端完全隔离设计

5、 采用软硬件滤波技术，提高模块的抗干扰能力

6、 采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

三、 技术参数

1、总线协议：T3 协议

2、工作电压: 总线 15V～28V（脉冲电压）

3、工作电流：

1）总线静态电流：≤0.5mA 2）总线动作电流：≤2.5mA

4、线制：二总线，无极性

5、编码方式: 电子编码

6、模块的状态指示：

1) 正常监视状态：绿色巡检灯周期性地闪亮

2) 信号输入动作指示： 红色输入动作灯常亮

3) 启动输出动作指示： 红色输出动作灯常亮

7、使用环境: 温度-10℃～55℃ 相对湿度≤95%RH，不凝露

8、颜色: 米黄色

9、重量: 约 140g

10、外形尺寸： 87.0mm×87.0mm×37.0mm（含底座）

11、执行标准：GB 16806-2006

四、 结构特征与工作原理

1、模块的外形尺寸及安装尺寸如图 1 所示

泰和安TX3209输入/输出模块外形示意图

2、工作原理

控制器通过模块间接控制受控设备的动作。受控设备动作后通过一对无源动作触点给模块一个反馈信号，模块对其确认后会将该反馈信号再传送给控制器，控制器上给出相应的报警显示。本产品可自动完成对连接受控制设备的控制线、反馈线的断线检测。

五、 安装与布线

警告：安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

2、模块可采用布线管暗装方式或布线管明装方式。如图 2、图 3 所示。

泰和安TX3209输入/输出模块安装示意图

3、接线方式示意图如图 4 所示。

泰和安TX3209输入/输出模块接线图

特别警告：由模块直接控制的低压小功率设备应满足如下条件：

1）工作电压范围：18V～30V（推荐采用 24V）

2）工作电流：≤2.0A

4、布线要求:

总线(BUS)采用 RVS-2×1.0mm2或 1.5mm2

线；常开输出线采用 BV-2×1.5mm2 或 2.5mm2线；

反馈输入线采用 RVS-2×1.0mm2或 1.5mm2线。穿金属管（线槽）或阻燃 PVC 管敷设。

六、 使用与操作

编码操作：可利用本公司生产的手持编码器 TX3932 进行现场编码，（地址码范围必须是1～242，同一回路地址码）

功能选择：

1、连动和点动功能可以用 TX3932 进行设置，设置为连动时，有输出信号后输出继电器一直保持闭合直到输出信号停止。设置为点动时有输出信号时，继电器动作 2±0.2S（即常开接点闭合时间为 2±0.2S）。出厂默认是连动。

2、自反馈和外反馈功能可以用 TX3932 进行设置，设置为自反馈时，有输出信号时反馈灯自动点亮，模块直接给主机反馈信号。设置为外反馈时，有外部反馈信号时反馈信号灯点亮，模块给主机反馈信号。出厂默认是外反馈。

3、输出输入线故障是否检测可以用 TX3932 进行设置，出厂默认是检测。具体设置步骤和方法请参见《TX3932 手持编码器使用说明书》。
