| 是否进口：否 | 产地：大陆 | 品牌：泰和安 |
| 型号：TX3210 | 类型：消防报警配件 | 工作电源：24V |
| 报警方式：点型 | 环境温度：-10℃～+55℃ ℃ | 环境湿度：相对湿度≤95%，不结露% |
| 3C证书编号：89568956223 |

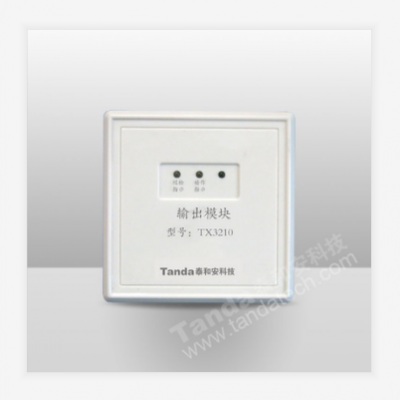

泰和安输出模块TX3210泰和安广播模块
一、 结构特征与工作原理
1、模块的外形尺寸及安装尺寸如图 1 所示：
2、工作原理
模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、输入线路故障检测、输出线路
故障检测、输出控制、输入信号逻辑状态判断、状态指示灯控制。模块接收到火灾报警控制器
的启动命令后，吸合继电器，现场音箱切换到消防广播（事故广播），并点亮指示灯，表明切
换成功。
二、 安装与布线
警告：安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接
线准确无误。
1、安装前应首先检查外壳是否完好无损，标识是否齐全。
2、TX3210 输出模块采用进线管暗装和进线管明装方式，安装时只需拔下模块，从预埋盒的进
线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好，安装示意图见图 2、
3、模块端子示意图如图 4 所示。接线说明如下：
Z1 Z2：信号总线输入端子，无极性。
SG1 SG2：事故广播输入端子。
YY1 YY2：音乐广播输入端子。
SP1 SP2：与扬声器连接的输出端子。
4、接线方式如图 4 所示
5、布线要求:总线(BUS)采用 RVS-2×1.0 mm2
或 1.5mm2
线；广播线及扬声器线均采用 BV 线，
截面积≥1.0mm2
。穿金属管（线槽）或阻燃 PVC 管敷设。
［安装、使用产品前，请阅读安装使用说明书］
TX3210 输出模块
4 安装使用说明书(Ver.1.1,2015.08)
三、 使用与操作
编码操作：可利用本公司生产 TX3932 进行现场编码（地址码范围必须是 1－242，同一回路
地址码），具体设置步骤和方法请参见《TX3932 手持编码器使用说明书》。
功能选择：
1、可以用 TX3932 进行设置是否具有自反馈功能，出厂默认是有自反馈功能。
2、输入输出线故障是否检测可以用 TX3932 进行设置，出厂默认不检测。
四，现场接线示意图
常规接线
1、TX3210输出模块用于总线制消防广播系统中消防广播间的切换控制。
2、模块具有消防广播传输线故障检测功能，可自动对所连接的广播传输线的断路、短路进行监测。
3、每只TX3210模块最多可带负载60W。
***部分接线端子示意图：
